Diseño del riego

MONTAJE DE UN RIEGO AUTOMÁTICO PARA EL CÉSPED

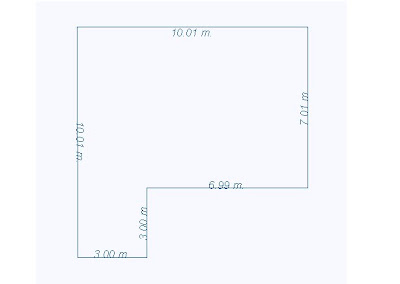

El primer paso para montar un riego automático es tener un dibujo o esquema a escala de la superficie que queremos regar.

Ejemplo:
El segundo paso es saber el caudal que tenemos de entrada de agua. El caudal se mide en litros por unidad de tiempo (segundo, minuto u hora). Una manera sencilla de saber el caudal que tenemos es coger un cubo o algún recipiente que tengamos calibrado y llenarlo durante por ejemplo 10 segundos. A continuación miraremos el volumen de agua que ha salido en estos 10 segundos. Si multiplicamos este valor por 6, tendremos el agua que sale por minuto; si multiplicamos este valor por 60 tendremos los litros por hora. Este valor no será exacto pero es suficiente.

La próxima cosa que hay que hacer es decidir qué tipo de riego utilizaremos para regar nuestra superficie. Básicamente existen tres tipos de sistemas de riego para el césped:

El primero serían los difusores: este sistema suele tener un radio de entre 2 y 5 m, este sistema proporciona una pluviometría constante a toda la superficie donde alcanza (el agua hace como uno paraguas). En función de los radios hay diferentes tipos de boquillas o toberas (por ejemplo Nelson tiene 4 tipos si son de radios fijos y 5 más de boquillas regulables, también existen con patrones especiales que riegan zonas rectangulares y cuadradas), que son siempre intercambiables.
El segundo mecanismo sería el de los aspersores o turbinas. Este mecanismo lo que hace es proyectar un chorro de agua que va girando siempre con el mismo radio y con el ángulo que tú le has predeterminado. Este sistema tiene un radio máximo mucho mayor, que puede llegar en casos profesionales a 20-30 m de radio; y el radio mínimo suele oscilar entre 5-6 m.

El tercer sistema de riego y el más moderno es el MP-Rotator. MP-Rotator es un sistema que con un consumo parecido al de los difusores, alcanza unos radios de hasta 8-9 m (el radio mínimo está entre 4 y 5 m). Este mecanismo es sólo un cabezal que se adapta al cuerpo de los difusores. El tipo de riego que hace el Rotator consta de una serie de chorros de agua que van girando según el radio que le pongas y que van dirigidos más arriba o más abajo para cubrir toda la superficie.

Para superficies pequeñas o zonas estrechas, el mejor sistema es el de los difusores. Para zonas medianas o grandes, los sistemas más adecuados pueden ser los tres, pero se suele utilizar las turbinas o aspersores y actualmente también los MP-Rotator. Y para zonas muy grandes se suelen utilizar los aspersores o turbinas.

Una vez hayamos decidido el tipo de sistema de riego que instalaremos, tenemos que dibujar sobre el plano los difusores o aspersores que pondremos (eso se puede hacer de manera sencilla con un compás fijando el radio que hemos escogido según el tipo de sistema de riego). Un punto importante a la hora de hacer este esquema es el solapado (eso es que los chorros de agua de un difusor tienen que tocar los difusores contiguos. Todos entre ellos), el solapado en un riego tiene que ser del 100% con el fin de conseguir una pluviometría lo más uniforme posible.

Ejemplo:

En este caso los difusores que se han puesto, calculando un radio medio de 3,5 m, son los siguientes:

4 difusores con boquilla de 90 grados
6 difusores con boquilla de 180 grados
1 difusores con boquilla de 270 grados
2 difusores con boquilla de 360 grados

Una vez tenemos todos los difusores (o aspersores) situados en el plano, tenemos que agruparlos en grupos en función del caudal que tengamos de entrada de agua. La manera de hacerlo es la siguiente: todos los sistemas de riego tienen unos valores de consumo de agua. Sumando el consumo total de agua de todos los difusores que hemos puesto a nuestro jardín y dividiéndolo por el caudal de entrada obtendremos el número de zonas (o estaciones) que tendremos (el número de grupos de difusores para que el rendimiento de nuestro riego sea el óptimo).

Ejemplo:

Suponemos que tenemos un caudal de 2000 litros/hora (o lo que es lo mismo 33,3 litros/minuto).
A partir de las tablas de consumos de las boquillas, obtenemos el consumo máximo que nosotros tenemos:

Consumos: (ejemplo toberas fijas Nelson de radio máximo 4,6 metros, aunque el rendimiento real suele ser un poco menos, y con una presión media de 1,4 bares)

Boquilla 90º 3 l/min
Boquilla 180º 5,7 l/min
Boquilla 270º 8,7 l/min
Boquilla 360º 11,4 l/min

Así, contando todos nuestros difusores, nos sale un consumo de 77,70 l/min. Eso supone que para regar nuestro césped en condiciones tendremos que hacer 3 zonas (o estaciones). Por regla general pondremos un programador de 4 estaciones (la estación que nos sobra nos puede ser útil para poner una zona de goteo o por si más adelante la queremos utilizar para otras zonas del jardín). Para separar las tres zonas utilizaremos tres electroválvulas.

Los agruparemos y podremos calcular los metros aproximados de tubo que necesitaremos. El número de zonas que tenemos nos marcarán el programador electrónico de riego que tendremos que poner (las zonas, si tenemos corriente eléctrica o no,…).

El programador será el que nos controlará la apertura de los grifos (electroválvulas) que regulan cada zona. Los programadores de una cierta calidad suelen tener muchas opciones de control de riego (días de riego, horas de inicio de riego, minutos de riego por zona, porcentaje de riego, muchos ofrecen la posibilidad de poner sensores de lluvia o de humedad...).

Ahora podemos ver la distribución de zonas y dibujar los tubos para calcular los metros de tubo de PE (en nuestro caso será suficiente un tubo de PoliEtileno de 25 mm)

A partir de aquí y una vez tengamos el material, sólo nos faltará montar-lo.

Como resumen, mostramos un listado aproximado del material que hace falta por montar un riego automático:

. Programador electrónico
. Arqueta de riego (donde van enterradas las electroválvulas)

. Colector (Zona donde el agua de entrada se separa hacia las diferentes electroválvulas)



. Electroválvulas
. Tubo de Polietileno (diámetros 20, 25 o 32 mm son los más corrientes)
. Conectores de Polietileno (Codos, Tes, Codos y Tes mixtas, enlaces,…)
. Difusores (o aspersores) con sus boquillas o toberas

Otros accesorios posibles:

. Sensor de lluvia



. Sensor de humedad
